Scudo

Yere Nüfuz Eden Radar

Teknik Özellikler Sayfası

Son güncelleme: Ağustos 2018

Scudo nedir?

Scudo, yeraltı yapılarının tahribatsız görüntülenmesi için Ultra Geniş Bant (UWB) korumalı darbeli Yer Araştırma Radarıdır (GPR). Verici ve alıcı kartları ile anten, kontrol kartı ve mesafe ölçüm cihazından oluşur.

Scudo ne için kullanılır?

Scudo'nun yeraltı hizmet tespiti dahil ancak bunlarla sınırlı olmamak üzere çok çeşitli kullanımları vardır.

tahribatsız arkeolojik araştırmalar, yeraltı suyu tespiti, yol denetimi, kaya bileşimi tespiti, boşlukların lokalizasyonu, buz kalınlığı tespiti, yer altı katmanlarının jeofizik araştırması vb. Dış mekan araştırmaları ve inşaatlarının zorlu koşullarına dayanacak şekilde tasarlanmıştır. site siteleri.

Teknik özellikler

Frekans Bant Genişliği

Merkezi Frekans

Çalışma Süresi Windows

Dinamik Aralık

Yatay Çözünürlük

Dikey Çözünürlük

Darbe Tekrarı

Darbe Uzunluğu

Nabız Enerjisi

Nabız Yükselme Süresi

Tepe Tx Gücü

Güç tüketimi

30 MHz - 900 MHz

500 MHz

50ns / 100ns

120 dB dk.

0,1 m

0,05m

75 kHz

3 ns

600V

1 ns

800W

270 mAh

Piller

Tek Şarj ile Özerklik

Şarj Süresi

ADC Aralığı

Veri Toplama Oranı

İz Başına Örnekler

GPR Arayüzü

Çalışma Sıcaklığı Aralığı

Su direnci

Boyut

Ağırlık

10/20 x 2,4 Ah NiMH 1,2 V

7 saat / 14 saat

5 saat / 10 saat

8 bit

18,2 iz/saniye

585

USB üzerinden UART

-5° C ila 40° C

IP 52

38/35/15cm

3 kg

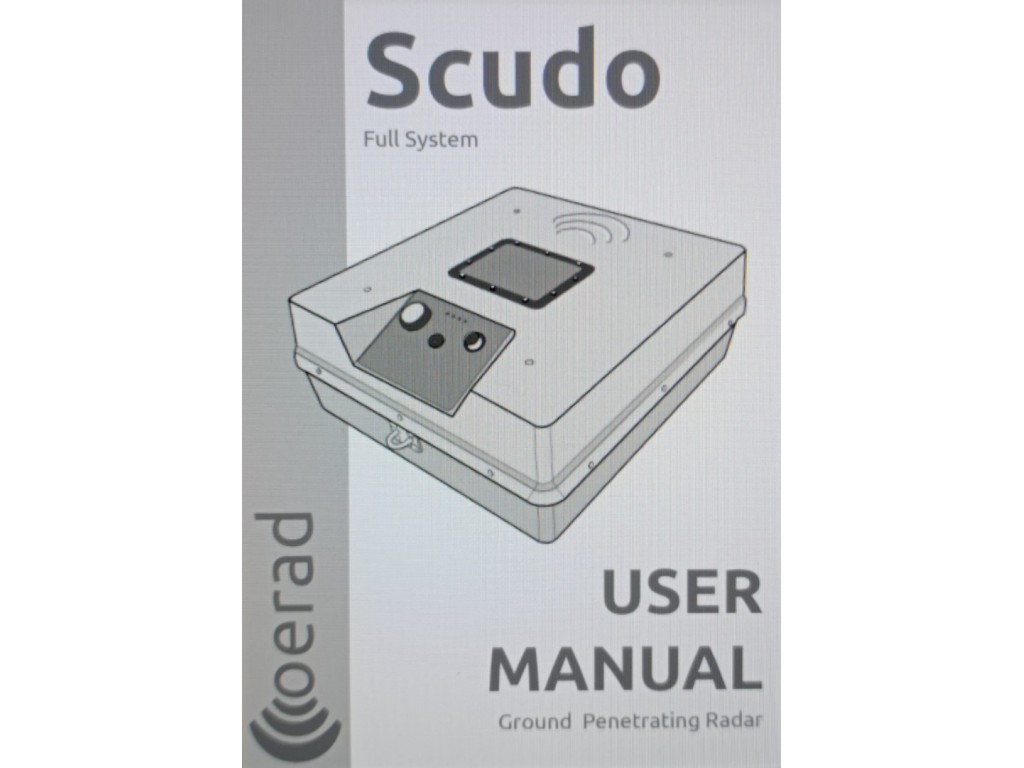

Scudo

Tam sistem

KULLANICI

MANUEL

Yere Nüfuz Eden Radar

Güvenlik Bilgisi

Bu Oerad ekipmanını satın aldığınız için teşekkür ederiz. Lütfen bu Kullanım

Kılavuzunu okuyun

Bu ürünü bağlamadan, çalıştırmadan veya ayarlamadan önce dikkatli bir şekilde.

Oerad Tech Ltd tarafından üretilen GPR sistemlerinden kaynaklanan elektromanyetik radyasyon

normal çalışma koşullarında güvenlik veya sağlık tehlikesi oluşturmaz

koşullar.

UYARI

Yangın veya rahatsız edici parazit riskini azaltmak için yalnızca önerilen aksesuarları kullanın

ve bu ürünün modüllerini sökmeyin. İçerisinde kullanıcı tarafından bakımı yapılabilecek hiçbir parça yoktur.

DİKKAT

Pilin yanlış değiştirilmesi durumunda patlama tehlikesi vardır. Yalnızca aynısıyla değiştirin veya

Üretici tarafından önerilen eşdeğer tip. Pilleri talimatlara göre atın

üreticinin talimatları.

Bertaraf Bilgileri

Özel evler için: İmhaya ilişkin bilgiler

WEEE kullanıcıları

Ürün ve/veya beraberindeki belgeler üzerindeki bu sembol şu anlama gelir:

Kullanılan elektrikli ve elektronik ekipmanların (WEEE)

genel evsel atıklarla karışır. Doğru tedavi için iyileşme

ve geri dönüşüme yardımcı olmak için lütfen bu ürünü belirlenen toplama noktalarına götürün.

ücretsiz olarak nerede toplanacağı. Alternatif olarak bazılarında

ülkelerde, bir satın alma işlemi sonrasında ürününüzü yerel satıcınıza iade edebilirsiniz.

eşdeğer yeni ürün.

Bu ürünün doğru bir şekilde imha edilmesi, değerli kaynakların korunmasına ve olası zararların önlenmesine yardımcı olacaktır.

Aksi takdirde insan sağlığı ve çevre üzerinde potansiyel olumsuz etkiler

atıkların uygun olmayan şekilde işlenmesinden kaynaklanmaktadır.

Size en yakın belirlenmiş koleksiyonla ilgili daha fazla ayrıntı için lütfen yerel otoritenizle iletişime geçin.

nokta.

Bu atıkların yanlış şekilde bertaraf edilmesi halinde, mevzuatınıza uygun olarak cezalar uygulanabilir.

ulusal mevzuat.

AB'deki profesyonel kullanıcılar için

Elektrikli ve elektronik ekipmanı (EEE) atmak istiyorsanız lütfen satıcınızla iletişime geçin.

Daha fazla bilgi için veya tedarikçinizle iletişime geçin.

AB dışındaki ülkelerde bertaraf için

Bu sembol yalnızca Avrupa Birliği'nde geçerlidir. Bu ürünü atmak istiyorsanız lütfen

yerel otoritenizle veya satıcınızla iletişime geçin ve doğru imha yöntemini öğrenin.

Lütfen gerçek kontrollerin ve bileşenlerin, menü öğelerinin vb.

Yere Nüfuz Eden Radarınızın görünümü biraz farklı görünebilir.

Bu Kullanım Kılavuzundaki resimlerde gösterilenler.

Scudo nedir?

Scudo, Ultra Geniş Bant (UWB) korumalı darbeli bir Zemindir

Yer altının tahribatsız görüntülenmesi için Sondalama Radarı (GPR)

yapılar. Verici ve alıcı kartlardan oluşur ve

anten, kontrol panosu ve mesafe ölçüm cihazı.

Scudo sistemi Oerad Ltd. tarafından tasarlanmış ve üretilmiştir.

Scudo ne için kullanılır?

Scudo'nun aşağıdakiler dahil ancak bunlarla sınırlı olmamak üzere çok çeşitli kullanımları vardır:

Yeraltı tesislerinin tespiti, tahribatsız arkeolojik araştırmalar,

Yer altı suyu tespiti, yol denetimi, kaya bileşimi

tespiti, boşluk lokalizasyonu, buz kalınlığı tespiti,

Yeraltı katmanlarının jeofizik araştırması vb.

Dış mekan araştırmalarının ve inşaatın zorlu koşullarına dayanabilir

Siteler.

Bu kullanım kılavuzu aşağıdaki bölümleri içermektedir:

I. Başlamadan Önce

II. İçindekiler

III. Teknik özellikler

IV. Sistem Parçaları

V. Montaj

VI. Donanım Arayüzü

VII. Yazılım Arayüzü

VIII. Başlatma ve Kalibrasyon

IX. Anket

X. Dosyayı Oku

XI. Çalışma şartları

XII. Sözlük

XIII. Dielektrik Hile Sayfası

Scudo nedir?

Scudo, Ultra Geniş Bant (UWB) korumalı darbeli bir Zemindir

Yer altının tahribatsız görüntülenmesi için Sondalama Radarı (GPR)

yapılar. Bir iletimden oluşur

​

Er ve alıcı panoları ve

anten, kontrol panosu ve mesafe ölçüm cihazı.

Scudo sistemi Oerad Ltd. tarafından tasarlanmış ve üretilmiştir.

Scudo ne için kullanılır?

Scudo'nun aşağıdakiler dahil ancak bunlarla sınırlı olmamak üzere çok çeşitli kullanımları vardır:

Yeraltı tesislerinin tespiti, tahribatsız arkeolojik araştırmalar,

Yer altı suyu tespiti, yol denetimi, kaya bileşimi

tespiti, boşluk lokalizasyonu, buz kalınlığı tespiti,

Yeraltı katmanlarının jeofizik araştırması vb.

Dış mekan araştırmalarının ve inşaatın zorlu koşullarına dayanabilir

Siteler.

Bu kullanım kılavuzu aşağıdaki bölümleri içermektedir:

I. Başlamadan Önce

II. İçindekiler

III. Teknik özellikler

IV. Sistem Parçaları

V. Montaj

VI. Donanım Arayüzü

VII. Yazılım Arayüzü

VIII. Başlatma ve Kalibrasyon

IX. Anket

X. Dosyayı Oku

XI. Çalışma şartları

XII. Sözlük

XIII. Dielektrik Hile Sayfası

Frekans Bant Genişliği 30 MHz - 900 MHz

Merkezi Frekans 500 MHz

Çalışma Süresi Windows 50 ns / 100 ns

Dinamik Aralık 120 dB dk.

Yatay Çözünürlük 0,1m

Dikey Çözünürlük 0,05m

Darbe Tekrarlama Frekansı 75 kHz

Darbe Uzunluğu 3 ns

Darbe Enerjisi 600 V

Darbe Yükselme Süresi 1 ns

Ortalama Tx Gücü 800 W

Güç Tüketimi 270 mAh

Piller 10 / 20 x 2,4 Ah NiMH 1,2 V

Tek Şarjla Bağımsızlık 7 sa / 14 sa

Şarj Süresi 5 sa / 10 sa

ADC Aralığı 8 bit

Veri Toplama Hızı 18,2 iz/saniye

İz Başına Örnek 585

GPR Arayüzü USB üzerinden UART

Çalışma Sıcaklığı Aralığı - 5° C ila 40° C

Suya Dayanıklılık IP 52

Ebat 38x35x15 cm

Ağırlık 3 kg

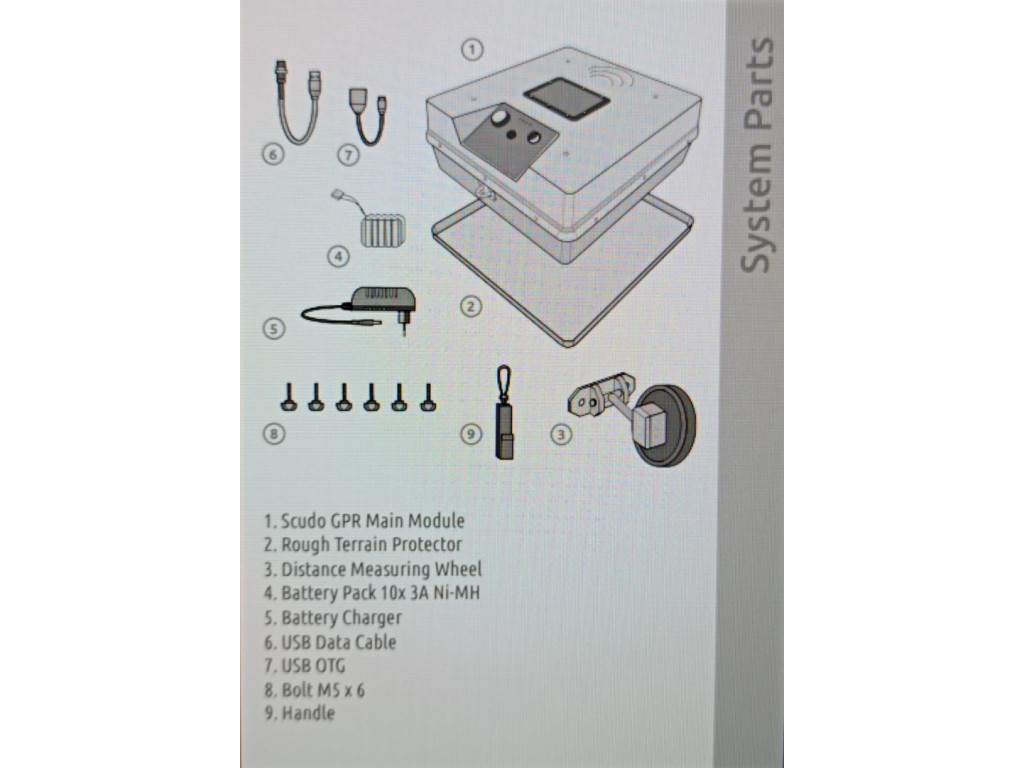

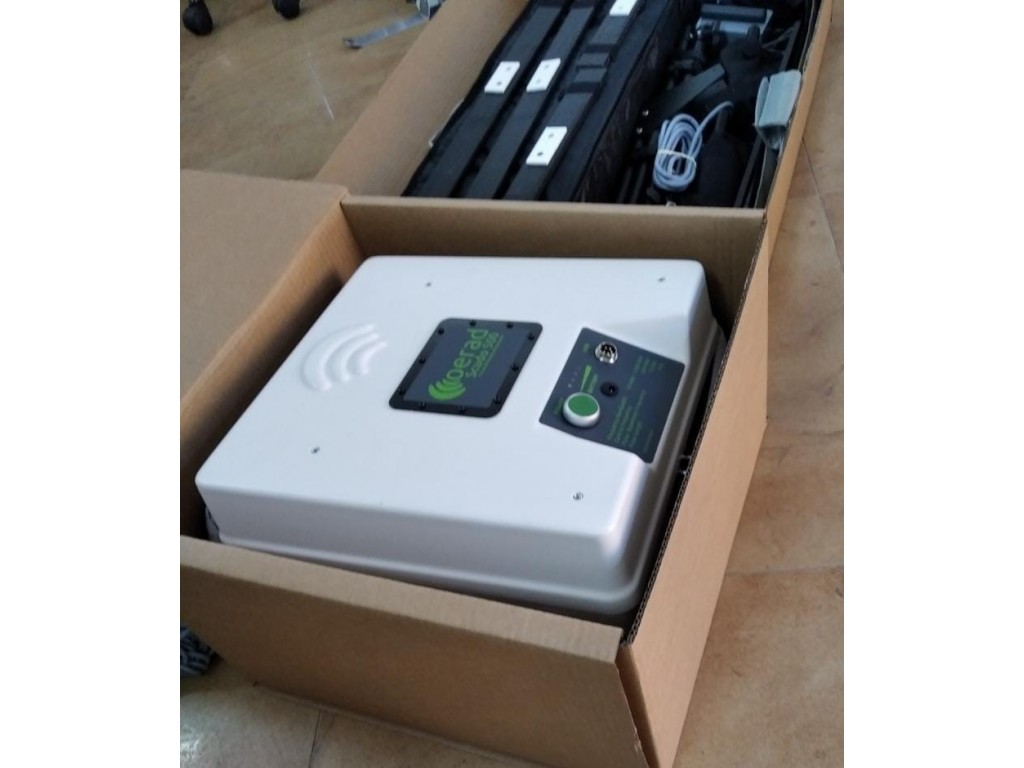

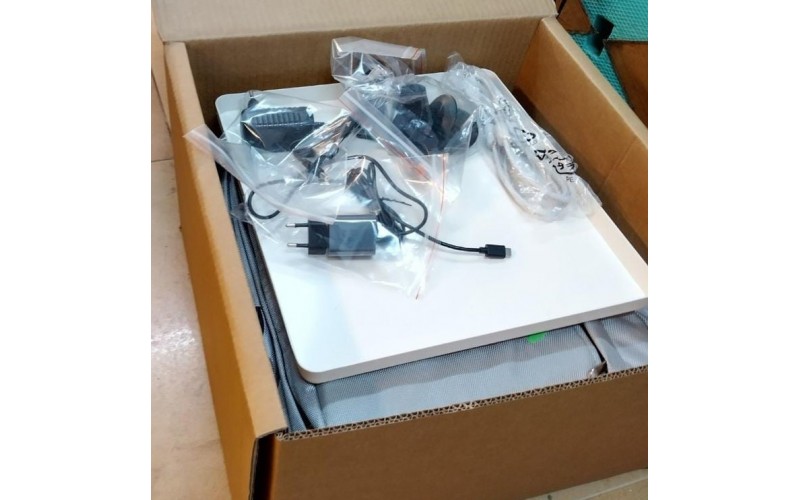

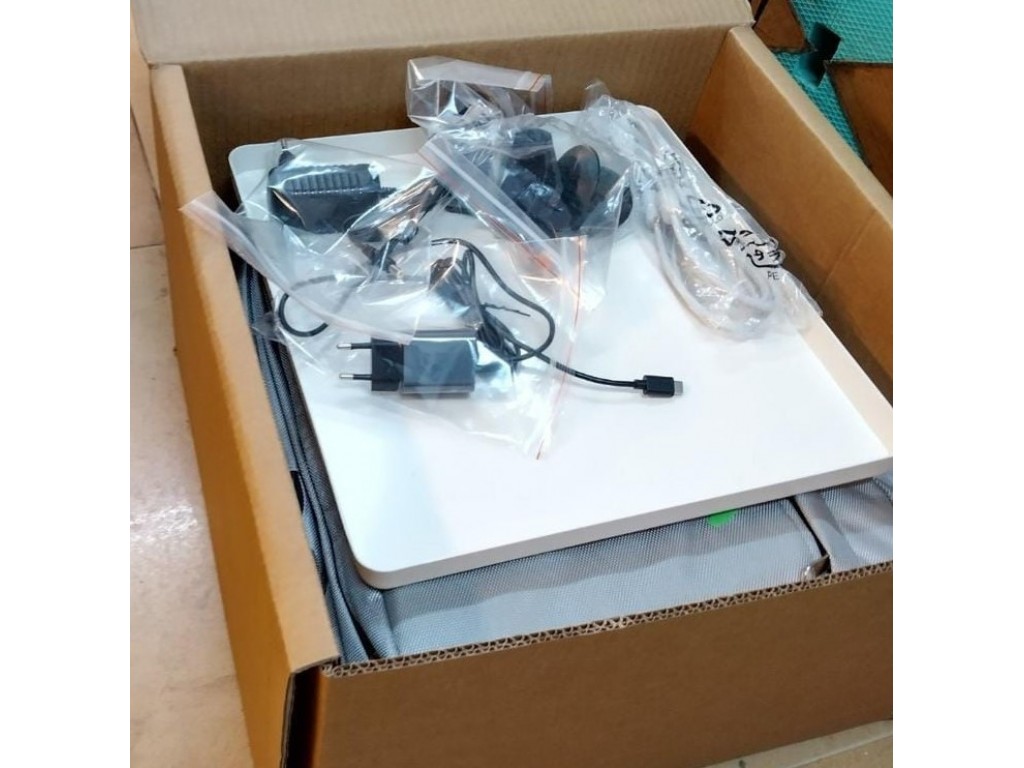

1. Scudo GPR Ana Modülü

2. Engebeli Arazi Koruyucusu

3. Mesafe Ölçme Çarkı

4. Pil Paketi 10x 3A Ni-MH

5. Pil Şarj Cihazı

6. USB Veri Kablosu

7. USB OTG'si

8. Cıvata M5 x 6

9. Sap

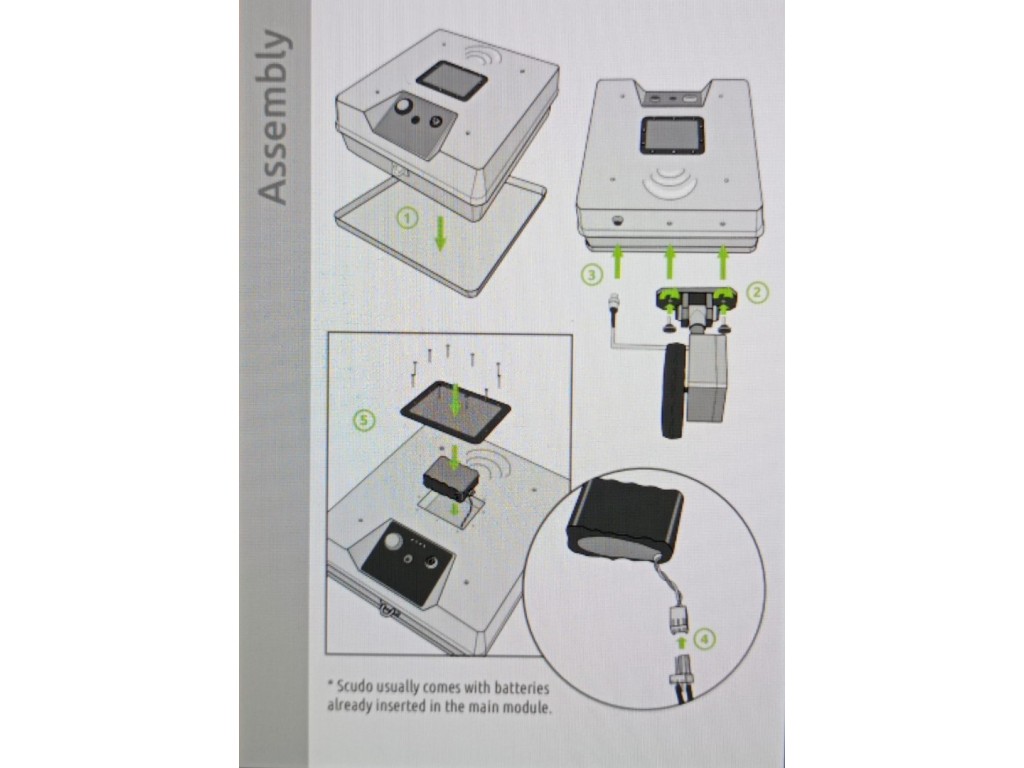

* Scudo genellikle pillerle birlikte gelir

zaten ana modüle takılı.

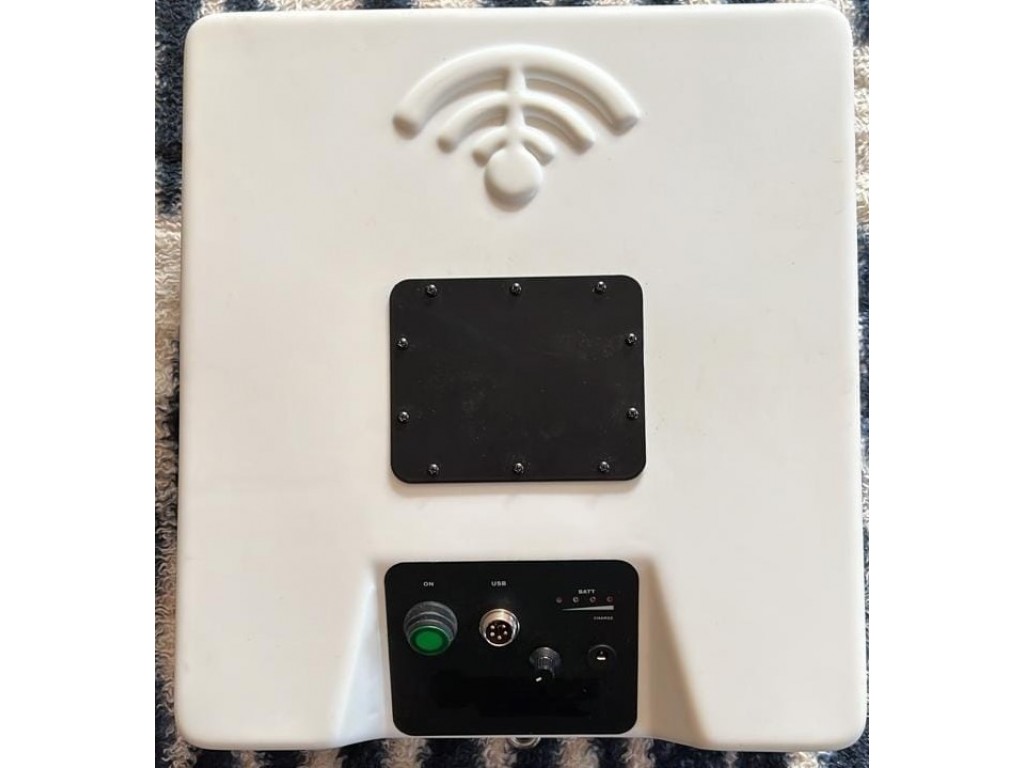

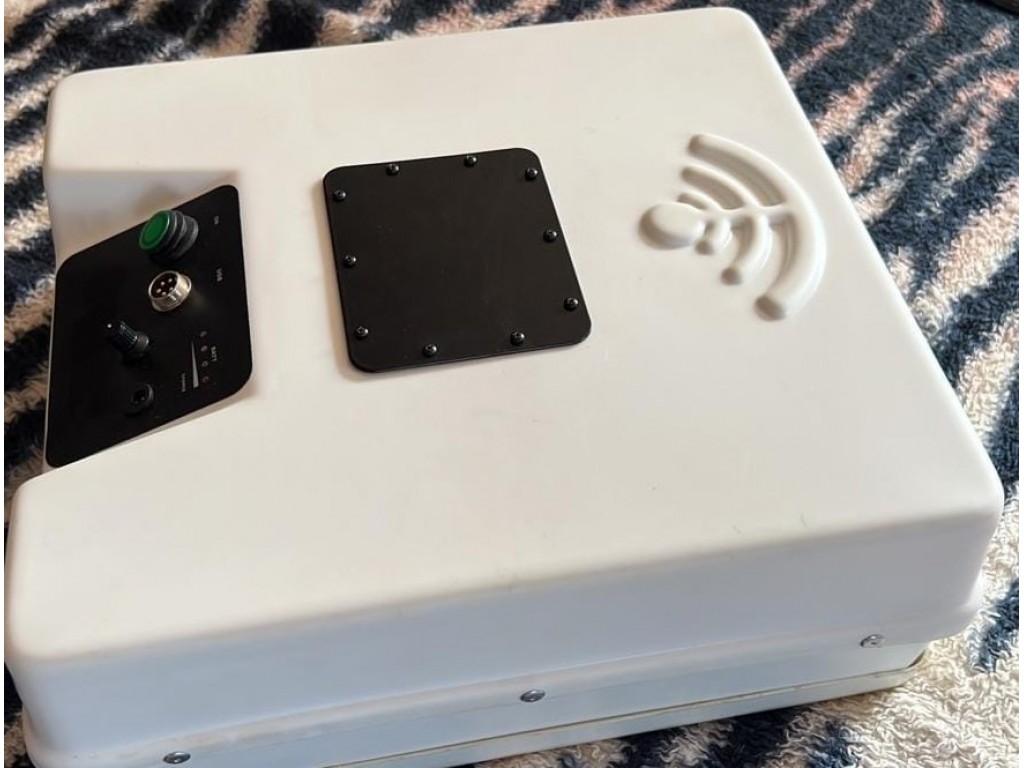

1. Güç düğmesi

2. Pil seviyesi göstergesi

3. T-çubuklar, kulplar veya diğer çekme aygıtları takılabilir

Burada. Scudo sisteminiz bir tutamakla birlikte gelir.

4. Pil Şarj Soketi

5. USB Veri Kablosu Soketi. Sisteminiz şu adrese bağlı olmalıdır:

aşağıdaki şekilde:

Scudo GPR ana modülü -> USB Veri Kablosu -> USB OTG -> Android

tablet

VEYA

Scudo GPR ana modülü -> USB Veri Kablosu -> PC

6. Scudo'yu bir arabaya, el arabasına veya başka bir taşıma aracına bağlamak için prizler

mekanizma.

7. Kapalı pil bölmesi. Pillerinizi değiştirmeniz gerekiyorsa

başka bir paketle cıvataları sökün, kapağı ve

pili içeride tutun ve bu kılavuzun Montaj bölümünde gösterildiği gibi yeniden monte edin.

Kullanım kılavuzu.

Genel bilgi

   Tüm kabloların GPR ile tableti güvenli bir şekilde bağladığından emin olun.

   Android'inizin 'Ayarlar >'ı aracılığıyla Oerad Uygulamasına tüm izinleri verin

Uygulamalar > Oerad > İzinler menüsü.

   Pilin boşalmasını ve gereksiz sinyal iletimini önlemek için GPR'nizi kapatın ve işiniz bittiğinde tabletinizle olan bağlantısını kesin.

araştırma.

   Teknik spesifikasyon gereklilikleri hakkında daha fazla ayrıntı için, nasıl yapılacağı

Oerad Uygulamasını indirin, yükleyin ve yapılandırın, lütfen uygulamanın

Çalışma Modları

   Anket

Gerçek zamanlı veri görselleştirme ve kaydetme. Canlı filtre uygulaması.

   Açık dosya

Kaydedilen dosyaları görüntüleyin ve dosyalara veri filtreleri uygulayın.

   Ayarlar

Kayıt seçenekleri. Radarı Scudo olarak ayarlayın ve tercih ettiğinizi seçin

mesafe ölçüm birimleri. Dielektrik sabitlerini yönetin.

Başlatmak

  • Sisteminizi bu kullanıcının Montaj bölümünde gösterildiği gibi monte edin

Manuel.

  • Tüm kabloları GPR ve Android cihazına bağlayın.

  • Oerad Android uygulamasını başlatın.

  • GPR'deki güç anahtarına basın. GPR'niz şu anda çalışıyor:

güç seviyesi diyotları yanar.

Kalibrasyon

  • Başlangıç ve bitiş noktalarını işaretleyen 1 veya 2 metre uzunluğunda düz bir yüzey hazırlayın.

son.

  • GPR'yi başlangıca yerleştirin ve başlatın.

  • Ayarlar aracılığıyla veya Oerad uygulamasındaki Kalibrasyon menüsüne gidin.

ilk başlangıç ekranı.

  • Başlat'a basın ve aşağıdaki durumlarda Oerad Uygulamasının USB cihazına erişmesine izin verin:

diye sordu.

  • Yüzeyin sonuna ulaştığınızda Durdur'a ve ardından Kaydet'e basın

  • Mesafe ölçüm tekerleğiniz artık kalibre edilmiştir.

  • Adım göstergesi, tekerlek kodlayıcıda kaç adım olduğunu gösterir

kayıt edildi. Taşınırken bu değer değişmiyorsa,

GPR'yi yeniden bağlayın ve güç anahtarını kapatıp açın.

Tekerlek Menüsünü Kalibre Et

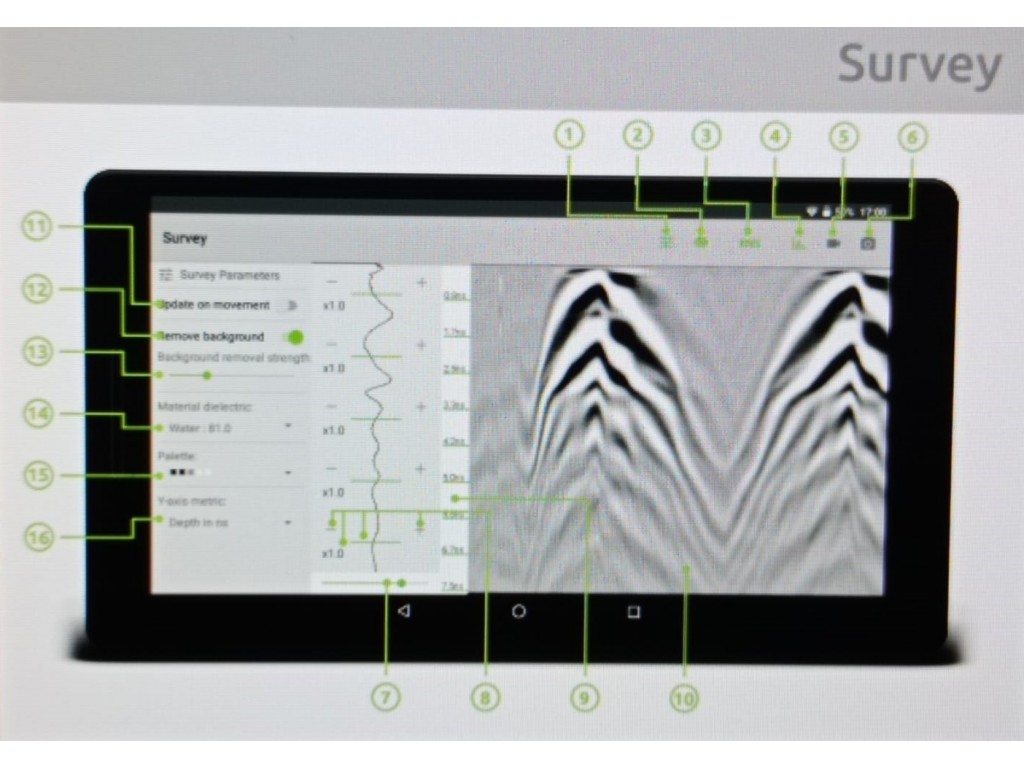

1. Anket parametreleri arasında geçiş yapın - anketi açın / kapatın

Soldaki parametreler menüsü.

2. Anketi duraklatın/devam ettirin.

3. Zaman penceresi geçişi - GPR arasında geçiş yapar

kısa ve uzun operasyonel zaman pencereleri.

4. Arka plan kaldırma filtresini uygulayın. Bu filtrenin açık olması tavsiye edilir.

5. Daha sonra görüntülemek üzere bir SEG-Y veya ERAD dosyası kaydedin.

6. Geçerli sahnenin ekran görüntüsünü alın ve şu şekilde kaydedin:

JPEG'dir.

7. Beş seviyede donanım kazanç kontrolörü. Eskiden

malzeme güçlendirilmediğinde sinyali güçlendirin

iyi sinyal nüfuzuna izin verir.

8. Yazılım dalganın beş bölgesinde kontrol kazanır.

Sinyalin yerel olarak yükseltilmesine izin verir

ilgi ve sinyal gücünün azaltılması

Gürültüyü azaltmak için başka bir yere. -: genliği azaltın;

+: sinyali yükseltin; x1.0: güçlendirme

​

iyon faktörü;

yeşil çubuk: amplifikasyon faktörü.

9. Penetrasyon derinliğini gösteren Y Ekseni şu şekilde ifade edilir:

nanosaniye veya metre/fit.

10. GPR'den canlı veri akışı sağlayan radargram.

Duraklatmak/devam ettirmek için herhangi bir yere iki kez dokunun

araştırma.

11. Radargramın hareket halinde güncellenmesi yalnızca

mesafeyi destekleyen cihazlar için geçerlidir

ölçüm tekerleği.

12. Arka plan kaldırma filtresini uygulayın. Bu filtrenin açık olması tavsiye edilir.

13. Arka plan kaldırma gücü geçişi. Bu

hareket ederken daha yükseğe ayarlanması önerilir

daha yavaş veya daha uzun mesafelerde.

14. Malzeme dielektrik, incelenen malzemeye göre nüfuz derinliğinin hesaplanmasına yardımcı olur.

15. Anormalliği optimize etmek için paletleri değiştirin

tespit etme.

16. Nanosaniye veya metre/fit arasında geçiş yapın

Penetrasyon derinliği ölçüm birimleri olarak.

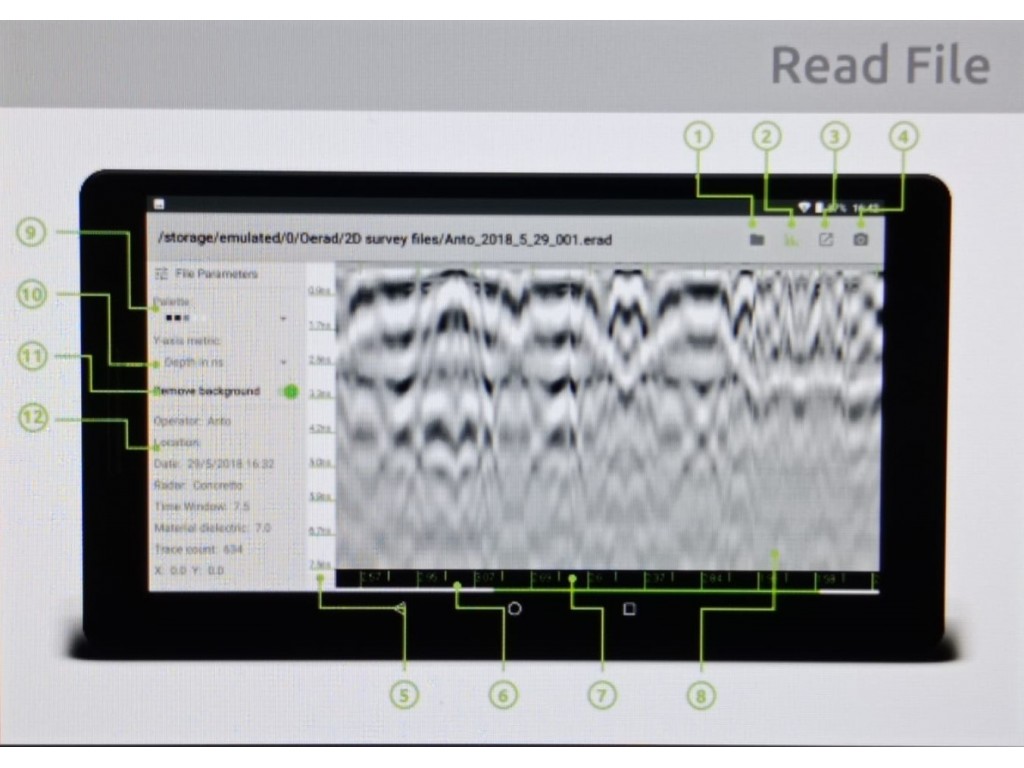

1. Yeni dosyayı açın. Oerad tarafından oluşturulan dosyalar

genellikle ana depoda Oerad klasöründe bulunur.

2. Arka plan kaldırma filtresini uygulayın. Bu

dosyaları bu özellikle görüntülemeniz önerilir

açık.

3. Dosyayı SEG-Y dosya formatına aktarın.

4. Geçerli sahnenin ekran görüntüsünü alın ve şu şekilde kaydedin:

JPEG'dir.

5. Kaydedilen dosyanın ns veya metre/fit cinsinden nüfuz derinliğini gösteren Y Ekseni.

6. Mevcut konumunuzu gösteren ilerleme çubuğu

dosyanın içinde.

7. Dosyalar yerleştirildiğinde mesafe verilerini gösteren X ekseni

mesafe ölçüm çarkı ile kaydedilmiştir. Bu

özellik henüz Dipolo sistemlerinde mevcut değildir.

8. Kaydedilen sondaj verilerinin radargramı. Musluk

ve dosyanın sonuna gitmek için sağa kaydırın.

Başlangıcına gitmek için dokunun ve sola kaydırın

dosya.

9. Görüntülenen dosyanın paletini değiştirin.

10. Penetrasyon derinliği ölçümünü değiştirin

Y ekseninde görüntülenen birim.

11. Arka plan kaldırma filtresini uygulayın. Bu

dosyaları bu özellikle görüntülemeniz önerilir

açık.

12. Kaydedilen dosya hakkında genel bilgi.

Şunları içerir: Operatör, Yer, Kayıt Tarihi;

İncelenen malzemenin dielektrik sabiti; Cihaz

araştırma için kullanılır; Şu tarihteki zaman penceresi

anket; Dosyadaki iz sayısı; Kaydedilen dosyalar için X ve Y

mesafe ölçüm cihazı ile

1. Zemin / toprak /

beton vb.

2. Hava.

3. Yönü

hareket. Ne zaman

tekerlek değil

mevcut, Scudo yapabilir

herhangi bir yere taşınacak

yön.

4. Scudo olabilir

arabalara bağlı,

arabalar, T-çubuklar,

kolları vb. aracılığıyla

üst ve ön

yuvalar.

5. Scudo çalışabilir

olan ve olmayan

teker. Kalibre et

araştırmadan önce.

6. Scudo, korumalı bir GPR'dir ve emisyon modeli, GPR ile yakın bağlantı gerektirir.

yer.

7. Scudo sisteminden gelen tipik sinyal

8. Sinyal merkezi

9. Algılanan nesne

10. Ayrı ayrı tespit edilecek iki nesne arasındaki minimum yatay mesafe:

0.20 m.

11. Ayrı ayrı tespit edilecek iki nesne arasındaki minimum dikey mesafe:

0,15m.

• Hücresel kuleler, elektrik hatları veya diğer EM dalga yayan cihazlar gibi nesneler

sinyalde girişime neden olabilir. Bu radargramın bozulmasına neden olabilir.

• Scudo her türlü araziye uygundur.

Hz - Hertz, ölçüm birimi

sıklık.

Radyo Dalgası - Elektromanyetik

frekans aralığına sahip dalga

30Hz'den 300GHz'e kadar. GPR için

10MHz'den 3GHz'e kadar.

Radar – Radyo kullanan bir sistem

Nesneleri tespit etmek için dalgalar. Ana

bileşenler ve sinyal akışı:

Verici ->İletim anteni -> Alıcı Anteni -> Alıcı veri işlemcisi.

Frekans Bant Genişliği -

Radarın gönderdiği radyo dalgalarının frekanslarının spektrumu.

Merkezi Frekans - İletilen

en yüksek güçteki dalgalar (genellikle

frekansın merkezi

spektrum).

UWB - Ultra Geniş Bant radarı

bir frekans üzerinden ileten

bant genişliği > 500MHz.

GPR ve Zaman Alanı GPR - Son teknoloji ürünü yüksek çözünürlüklü radar

düşük güç tüketimi ile.

Araştırma Sondajı - Eylemi

nesne için GPR teknolojisini kullanma

tespit/belirleme.

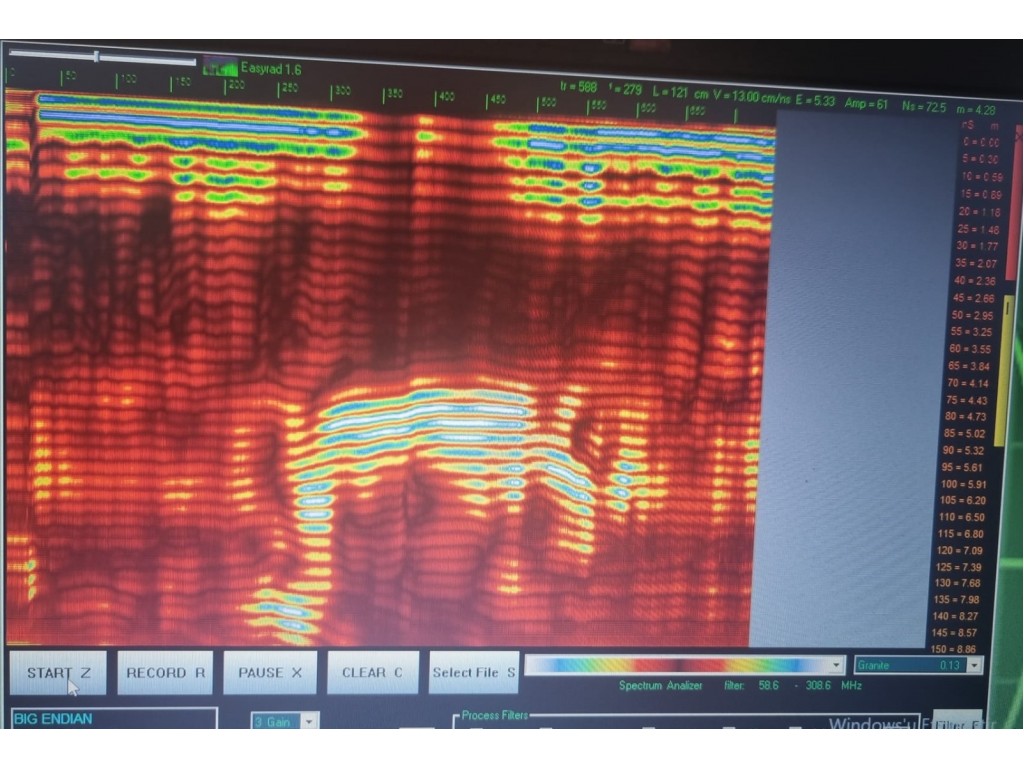

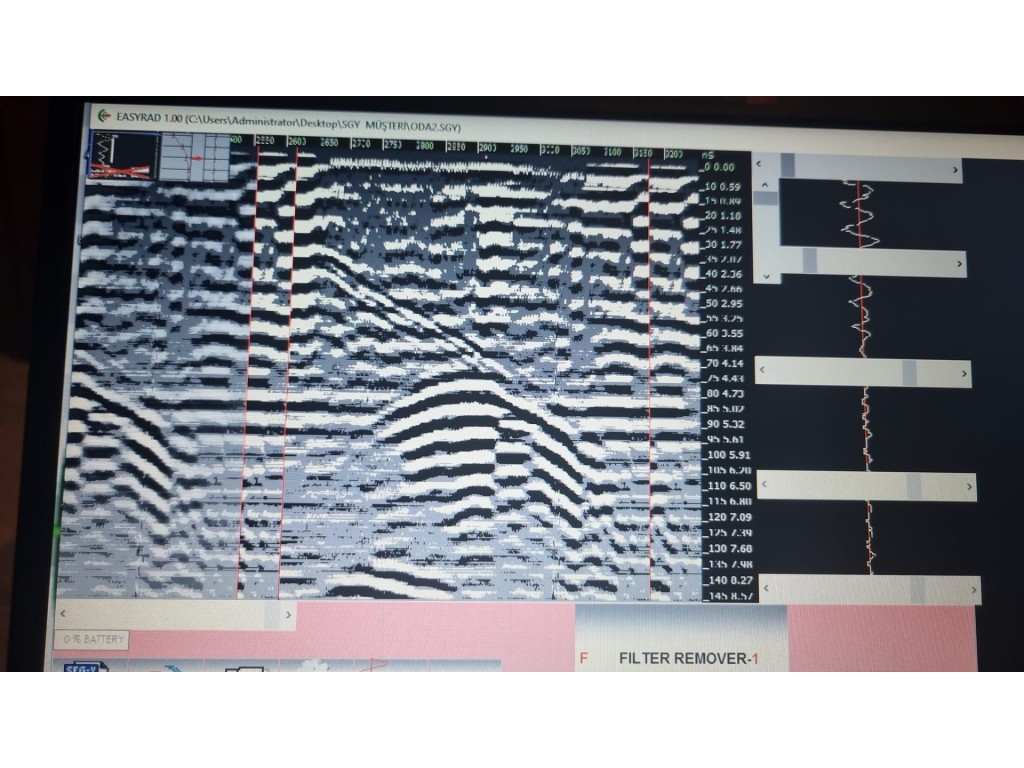

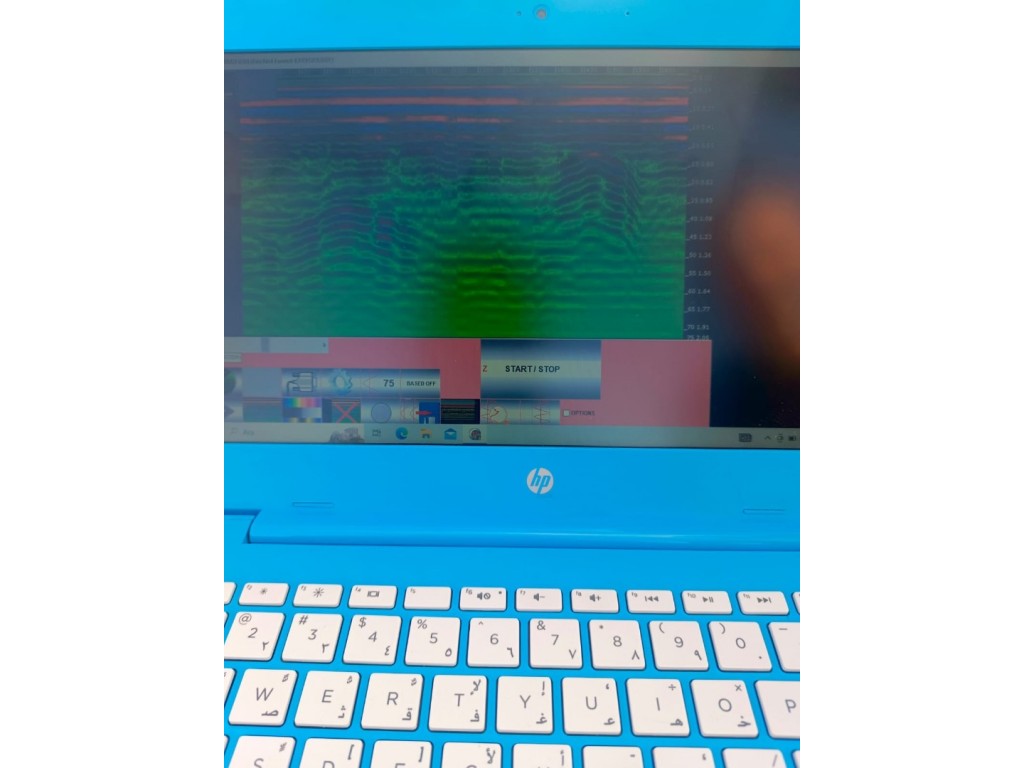

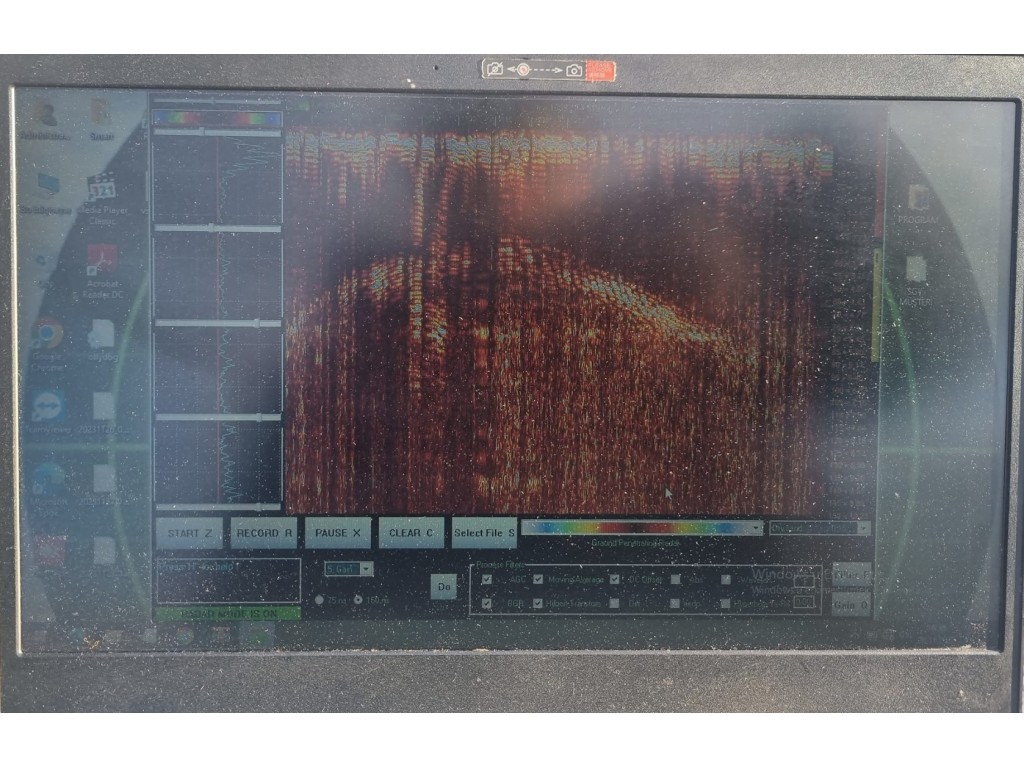

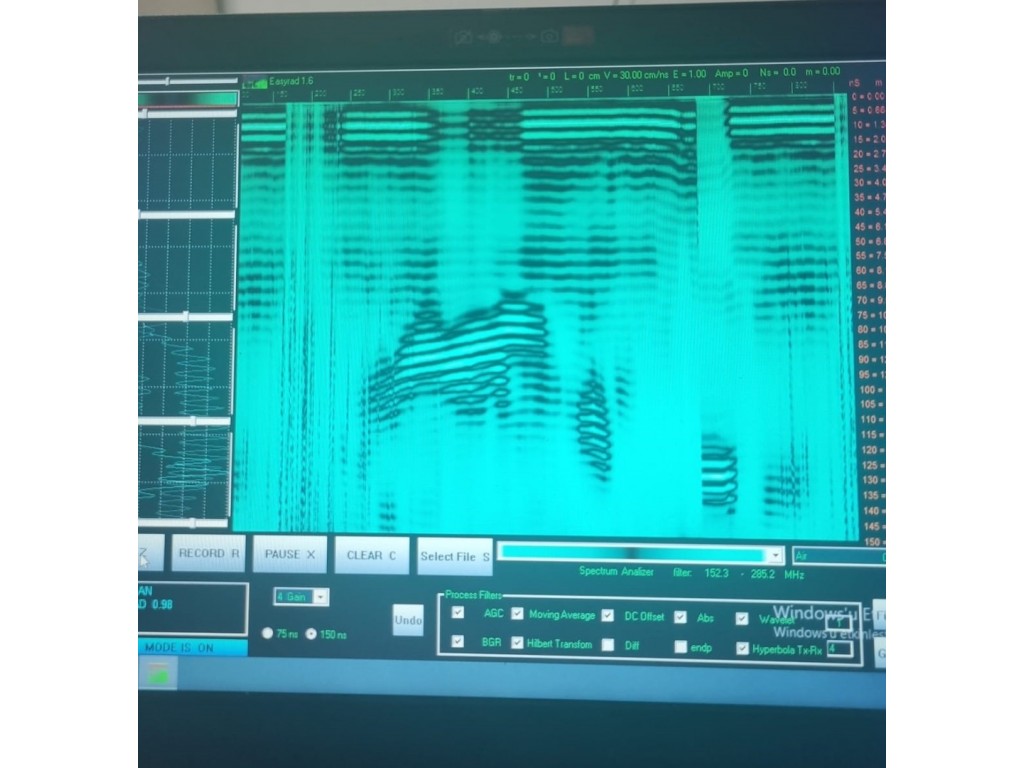

Radargram - Bir cihaz tarafından üretilen görüntü

radar.

SEG-Y - Genel amaçlı dosya

jeofizik kayıt formatı

1973 yılına ait veriler.

ERAD - Oerad'ın küçük veriler için optimize edilmiş mat için açık radarı

depolamak.

Zaman Aralığı - Operasyonel

Alıcı anteninin penceresi.

Penetrasyon Derinliği - Teorik

sırasında elde edilen maksimum derinlik

Belirli bir zaman penceresi ve

malzemenin dielektrik sabiti.

Dielektrik Sabiti - Ölçüsü

Bir malzemenin elektrik enerjisini bir elektrik alanında depolayabilme yeteneği.

Zayıflama - GPR'de azalma

kaynaklanan sinyal genliği

Bir malzemede enerji dağılımı.

Dinamik Aralık - Oranı

kaydedilebilir maksimum genlik sinyali

GPR ve gürültü tabanına göre.

GPR İzleme - Örnek dizisi

alıcı tarafından toplanan puanlar

zaman değişimini gösteren

kaydedilen genlik

sinyal (belirli bir zaman penceresinde).

Çözünürlük - Algılanabilen en küçük

bir anketteki fark/nesne

malzeme/toprak/duvar.

Kazanç - Sinyal amplifikasyonu.

Arka Plan Kaldırma - Uyarlanabilir

etkilerinin iptali

materyali inceledik.

DC Drift - Düşük frekanslı gürültü

sinyalin kaymasına neden oluyor

merkez çizgisi.

Darbe - Yayılan enerji paketi

verici anteninden. Onun

özellikler uzunluk, güç ve

yükselme süresi - nasıl olduğunun bir ölçümü

hızlı bir darbe en yüksek güce ulaşır.

Not : Leptop hariçtir.

Garanti : Ömür boyu teknik servis garantili
